水位自动控制器工作原理

[作者:admin  时间:2015/4/28 14:56:18  阅读:2216次]

   水位自动控制器是指通过机械式或电子式的方法来进行高低水位的控制,可以控制电磁阀、水泵等,成为水位自动控制器或水位报警器,从而来实现半自动化或者全自动化。

工作方式与原理:与水位开关搭配;与浮球开关搭配

与水位开关搭配

    水位开关搭配水位自动控制器来控制,有动画演示。 电子式水位开关原理是通过电子探头对水位进行检测,再由水位检测专用芯片对检测到的信号进行处理,当被测液体到达动作点时,芯片输出高或低电平信号,再配合水位自动控制器,从而实现对液位的控制。不需浮球和干簧管,外部无机械动作,耐污耐用,不怕漂浮物影响,任意角度安装,竖向安装有一定的防波浪功能,适宜长时间浸在水中,工作电压是直流5-24V,很安全。举例:把一个水位开关放在高水位A位置,另一个水位开关放在低水位B位置。当水到达B位置时,继电器闭合,此时可控制水泵或电磁阀的启动,开始进水;当水上升到达高水位A位置时,继电器断开,水泵或电磁阀断电。然后水又到低水位B位置,不断往复循环...
    这种方式较实用,耐污,寿命长,安全。

与浮球开关搭配

    基本上有两种方式:一种是浮球开关带着一个大的金属球,浸在水中时浮力大,可以控制两个水位,比如水满了,浮球因为浮力而上升,带动球阀运动,使阀门关闭,停止进水,当水少了,浮球下降,阀门打开,又再进水,如此循环。这种方式较多应用在煮开水器和卫生间的冲水器上。还有一种是带干簧管的微型浮球开关,由外面的带有磁性小浮球使杆里面的干簧管闭合,从而控制水位,多数应用在清水的水位自动控制,一般十几块钱就有交易了,但易受污物影响,不适用在污水上。第二种是电缆式浮球开关,该装置通过一弹性电线与水泵连接,可用于水塔、水池水位高低的自动控制和缺水保护,允许接的用电器是220V,10A左右,平衡锤或弹性电线的某一固定点到浮筒间的电线长度,决定水位的高低。这种水位开关价格便宜,对于一些要求不太严格的场合适用,有一定耐污能力。但存在这样的问题:浮球易受外界杂物影响其稳定性,特别是纤维状的杂物缠绕而有失误,同一小水箱里不宜使用多个,否则会相缠绕。使用寿命相对短些,而且多数直接接220V,存在一定的安全隐患,终有一天因为电线破损而漏电电人。所以电缆式浮球开关一般有这样的警告:电源线是本装置的完整部分,一经发现电线受损,本装置应被替换,不准对电线进行修理。

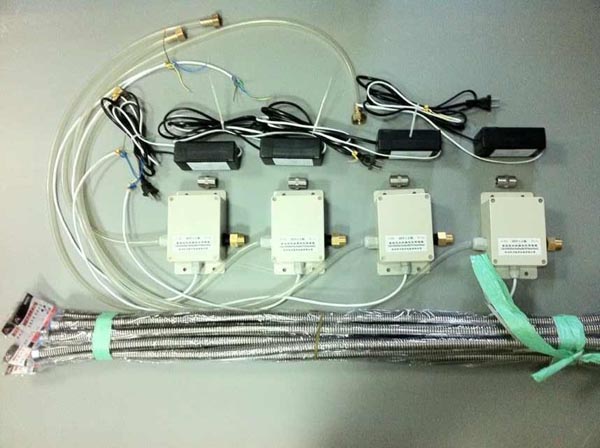

水位自动控制器

水位自动控制器应用范围

    水位自动控制器广泛应用于工业锅炉、民用建筑用水池、水塔、水箱,以及石油化工、造纸、食品、污水处理等行业内开口或密闭储罐,地下池槽中各种液体的液位测量,被检测的介质可分水、油、酸、碱、工业污水等各种导电及非导电液体。与电动阀组成一套先进的液位显控设备,自动开、关电动阀。

在排水系统中应用
    在排水控制系统中,主机安装在泵房。工作中,主机实时检测水深信号,并控制水泵,上限启泵,下限停泵。如果水位超过上上限、或低于下下限、或水泵故障,主机通过短信通知管理员,管理员可现场查看,或编发短信指令,强制启、停水泵。

在水池给水系统中应用
    在水池给水控制系统中,主机安装在水池,从机安装在水源泵房。工作中,主机实时检测水池水深信号,并短信指令从机控制水泵,上限启泵,下限停泵。如果水池水位超过上上限、或低于下下限,主机短信通知管理员,如果水泵故障,从机短信通知管理员。管理员可现场查看,或编发短信指令,强制启、停水泵。

在水塔给水系统中应用
    在水塔给水控制系统中,主主机安装在水塔,副主机安装在水池泵房。工作中,主主机实时检测水塔水深信号,并短信指令副主机控制水泵,上限启泵,下限停泵。副主机实时检测水池水深信号,辅助控制水泵,下限停泵(缺水保护)。如果水塔水位超过上上限、或低于下下限,主主机短信通知管理员,如果水池水位低于下下限,或水泵故障,副主机短信通知管理员。管理员可现场查看,或编发短信指令,强制启、停水泵。
