水位自动控制器制作电路【图文】

[作者:admin  时间:2015/3/9 15:03:19  阅读:2240次]

水位自动控制器

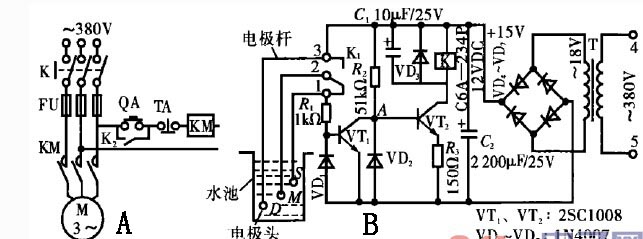

   电路工作原理:图a是电动机控制部分,图b是水位检测及电子开关部分。图l - 22b中晶体管VT,、电阻蜀、R:及二极管VD.组成一个无触点的电子开关。VTl的输入端通过咒及直流继电器K的复合触点K,,分别与水位检测元件即三个电极的控制端S、M、D相连。晶体管VTz、电阻R:、毛及二极管VD2构成具有温度补偿作用的分压式放大电路,作为放大级并驱动直流继电器K。电容器C2、二极管VD3为K的释放电路,它吸收K失电时产生的反电势,以保护晶体管VT2。VD4、VDs、VD。和VD7组成桥式整流电路,C2为滤波电容器,T为变压器。电动机控制电路的主电路,由三相刀开关S,熔断器FU、交流接触器KM的主触头及三相异步电动机M组成。
