SKY-4型全自动水位显示控制仪SKY---5型

　　SKY-4型、SKY---5型无线水位控制仪采用投入式压力传感器。具有精度高、安装简便、可靠等优点。

　　安装时只需将探头投入水底便能实现水位显示自动控制、自动报警等全程序动作。

　　1、传感器

　　传感器采用X型横向压阻式扩散硅压力传感器，他的作用是将水的压力信号转换成电信号、传感器输出连续信号，可实现无触点，无级调节控制。该元件由美国摩托罗拉公司出品，结构精密，体积小，性能可靠。主要技术参数:

　　测量范围：0---80米

　　精度：0.2---0.5级

　　遥控遥测距离：0---4000米

　　压力范围：0-800kpa

　　最大过压：200kpa---1600kpa

　　灵敏度：（mv/kpa）：1.2

　　输出信号电流：4---20mA  0---- 10mA

　　线形度：(全量程量大值%)+0.1(应该是加减0.1)

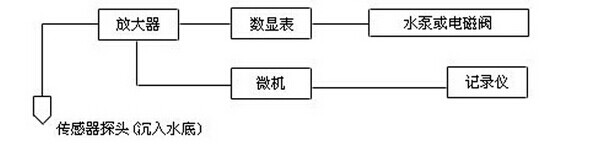

　　                               图1方框示意图

　　说明:

　　1、全套“水位仪”由传感器探头、放大器、数显表三大件组成;

　　2、探头导线出厂时为6.5米(特殊要求谙在订货时说明);

　　3、放大器输出信号线出厂时为I米(用户可按需延长);

　　4、如用尸将信号接入计算机可按虚线内示意联结.
